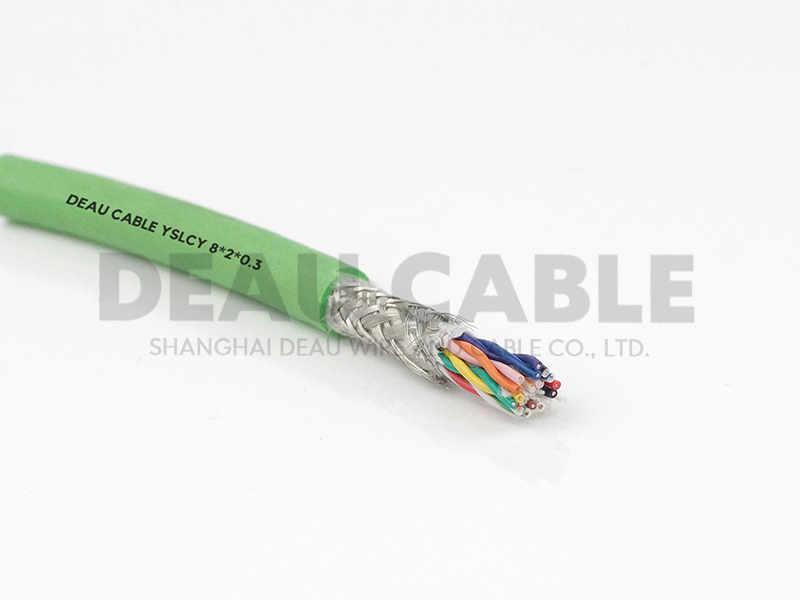

產品結構
導線： 導體為多股裸銅絲或鍍錫銅絲絞合,符合GB/T3956、 VDE0295/IEC 228、 HD21.13第5種軟導體
絕緣： PVC/D型聚氯乙烯絕緣符合GB5023.1與GB/T8815
芯線結構: 成對結構后分層集束， 防扭結結構設計
顏色代碼: 絕緣線芯的識別應參符合GB/T5023.1中要求之4.2， 選用顏色識別或數字識別,若帶有黃綠組合色分布在線芯最外層
屏蔽: 鍍錫絲銅網編織屏蔽
護套: PVC/ST9聚氯乙烯護套， 顏色為黑色(RAL9005) 或灰色(RAL7001)
應用標準: GB5023.7 、 60227 IEC 75、 HD21.13

技術參數
額定電壓： U0 / U 300 / 500V
測試電壓： 絕緣厚度≤0.6:1500V, ＞0.6MM的:2000V 成品測試:2000V
最小彎曲半徑
固定敷設：6×D (電纜外徑)
移動安裝：12×D(電纜外徑)
使用溫度
固定敷設：-40℃至+105℃
移動安裝：-25℃至+105℃
耐油測試： 通過ASTM標準、 GB/T2951.5標準
阻燃測試： 通過GB18380.12試驗

特性與符合性
特性： 可根據客戶要求定做彩色線芯或編碼線芯。機械性能良好、 高度柔軟。 彎曲壽命比普通安裝線要長， 但不作為有強力牽引的拖鏈電纜使用。 用于拖鏈時設計使用壽命為500萬次的循環彎曲。
產品具有防水、 防油、 耐寒、 阻燃等特點。 屏蔽電纜用于有中等水平電磁干擾場合。
符合認證: CE
